电工知识:5.5KW电机应该配置多大的交流接触器?老电工一步步教你
发布时间:2019-10-21 13:42:23      点击次数:2047
hc8meifmdc|2000500C5845|qds185861161_db|dt_channel_article_news|content|0xf6ff6e0a000000009602000001000300

流接触器在电机控制电路当中应用非常的广泛,可以毫不夸张的说:大部分的电机电力拖动都离不开交流接触器的控制,提起交流接触器,相信很多的电工师傅们都很熟悉,并且经常使用和维修,但是提起如何给电机或者其他设备选择合适的相匹配的交流接触器,相信很多的电工师傅都不清楚,今天我们就来看看如何给电机选择合适的交流接触器:

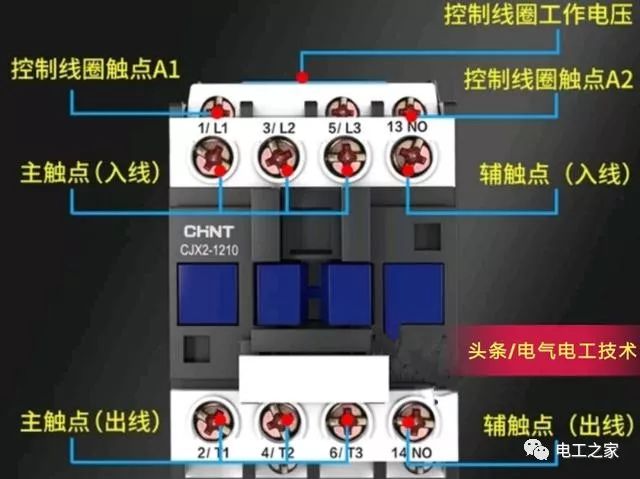

首先来对交流接触器做一个基本认识:

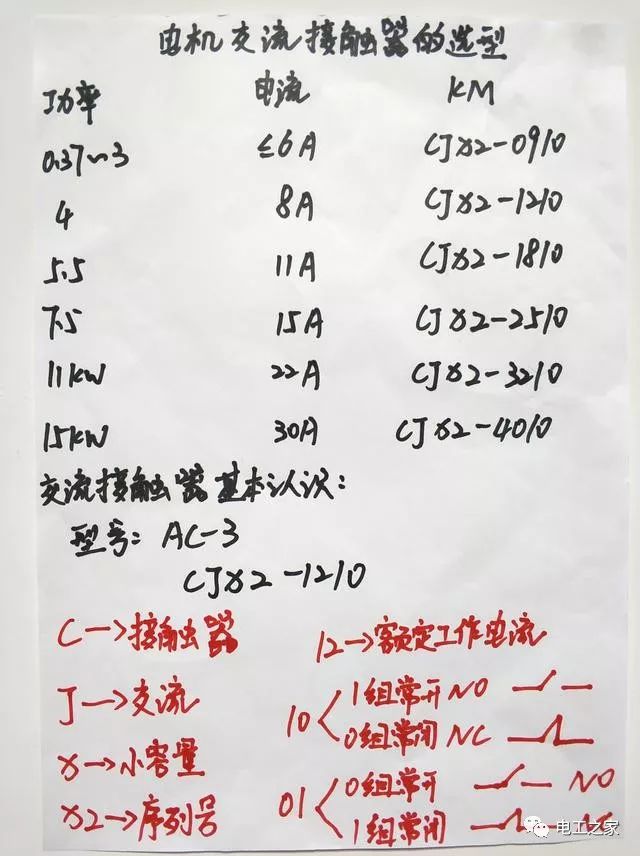

解释:图片上方为电动机的额定功率~工作电流~交流接触器的型号规格,三者是一一对应的!例如:15KW的电机,工作电流大概为30A,我们可以选用CJX2–4010的交流接触器。

图片下方为交流接触器的型号解释,每一个交流接触器都有一个型号规格,来看一下:



上方的解释和交流接触器CJX2–1210是一一对应的。

下面我们来看一下具体的计算方法:

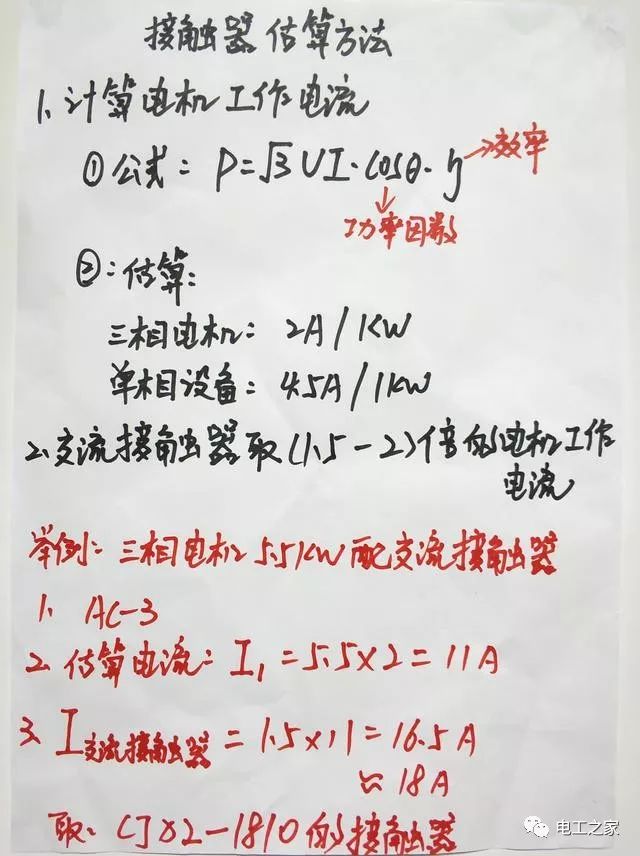

一,首先我们需要根据电动机的功率来计算工作电流。在这里提供两个方法如图所示:



公式的计算和经验估算方法都可以使用,个人习惯用经验值快速估算。



提醒重要的一点:交流接触器的电流选用为(1.5-2)倍的电机工作电流。

例如:5.5KW的三相电动机怎么配置合适的交流接触器?

首先接触器的类别电动机用一般选用的是AC–3系列。

电动机的工作电流:I=2×5.5=11A

交流接触器的工作电流选用=1.5×11=16.5A



我们可以选择稍大一点点的规格18A,即:CJX2–1810的交流接触器。
