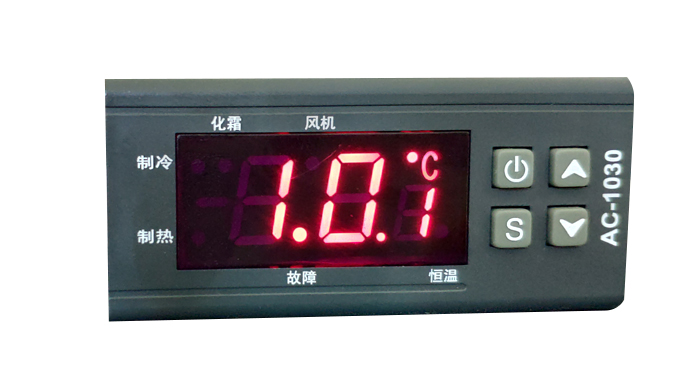

产品名称：AC-1030

主要功能：

AC-1030是一款通用的两路传感器温度控制器，具备制冷、制热、化霜、风机、报警等功能。自动恒温自动冷暖转换，模式可选（电加热或电气加热）。在电气加热状态下除霜根据温度进入和退出。自带信号开关检测，传感器故障自检功能。

规格尺寸：

1、前面板尺寸：长75*宽34.5（毫米）

2、安装开孔尺寸：长71*宽29（毫米）

3、整机尺寸：长75*宽34.5*深85（毫米）

4、传感器线长：2米（含探头长度）

技术参数：

1、电源：220VAC+10%  /-15%，50/60Hz

2、整机功耗：≤3W

3、工作环境温度：-10℃~50℃

4、控温范围：-40℃~85℃

5、温度分辨率：0.1℃

6、测温精度：-40℃~50℃时±1℃，其余±2℃

7、制冷输出接点容量：10A/220VAC

8、化霜输出接点容量：10A/220VAC

9、风机输出接点容量：10A/220VAC

10、传感器类型：NTC传感器

11、前面板防护等级：IP64

12、工作环境湿度：20~85%（不可结露）

按键操作说明：

◆查看参数设定值：

◇按下S键，显示设定（停机）温度（闪烁）。

◇按住▲键6秒，显示化霜传感器温度（加热状态电气加热模式有效）

◇按住电源键15秒，数码管显示YES之后，参数恢复出厂设置

◆修改参数设定值：

◇按S键3秒以上至窗口显示F0时，则表明进入系统菜单设置，按▲或▼可以在F0~F6菜单项里循环操作，在相应菜单里按下并立即松开S键一次，则进入该菜单项的参数设置，显示窗里显示相对应的参数值，通过按下▲或▼修改参数，按下▲或▼不放可以快速修改参数，按下并立即松开S键退出该菜单项参数设置，返回上级菜单。

◇5秒内无任何按键操作则保存参数修改并返回正常温度显示状态。

控制输出：

◆制冷工作

◇库温高于或等于设定温度+温度回差时，压缩机延时完保护时间F2后，压缩机启动，风机根据风机模式F5选择运行

◇库温低于设定温度时，压缩机关闭，风机根据风机模式F5选择运行。压缩机关闭后，运行完压缩机延时保护时间F2后才允许压缩机再次开启

◆加热工作

◇电气加热时，当库温低于或等于设定温度-温度回差时，制热灯闪烁显示，延时10秒后四通阀启动，四通阀启动之后延时完F2时间后，压缩机启动，风机根据风机模式F5选择运行，制热灯稳定显示

◇电加热时，库温低于或等于设定温度-温度回差时，制热灯闪烁显示，延时10秒后，四通阀启动，制热灯稳定显示。

◆化霜工作

◇同时满足以下条件，化霜启动；

1、加热状态下电气加热模式有效。

2、化霜传感器温度达到化霜进入温度F4设定值时，进行化霜工作

◇满足以下任意一项，化霜结束：

1、电加热模式时，无法化霜。

2、加热状态下电气加热模式时，化霜传感器温度达到化霜退出温度F3设定值时，结束化霜工作。

◆风机模式设定：

-1：温控器运行后一直常开（化霜、电加热时关闭）

0：风机和压缩机同时启动同时关闭

1~5：压缩机工作后延时1~5分钟启动风机，压缩机停机后延时1~5分钟关闭风机。
